En komplett guide til dørhåndtaksdeler og deres anatomi

En dørhåndtaksenhet er sammensatt av flere innbyrdes avhengige deler - inkludert håndtaket eller kneitten, rosen- eller våpenplate, spindel, låsebolt, slagplate og forskjellige interne mekanismer - hver spiller en spesifikk rolle i drift, sikkerhet og estetikk. Å forstå hver dørhåndtaksdel etter navn og funksjon er avgjørende for trygge reparasjoner, nøyaktig bestilling av reservedeler, vellykket gjør-det-selv-installasjon og å ta informerte kjøpsbeslutninger. Denne veiledningen dekker den komplette anatomien til dørhåndtak på tvers av alle hovedtyper, fra enkle passasjesett til komplekse innstikkslåssett.

Hvorfor det er viktig å forstå dørhåndtaksdeler

De fleste dørhåndtak feil – stiv drift, løse beslag, feiljustering av låsen og låsefeil – kan diagneistiseres og løses uten profesjonell hjelp når du forstår rollen til hver komponent i sammenstillingen.

Bare i USA er markedet for dørbeslag verdsatt til over 3,8 milliarder dollar årlig , med huseiere og eiendomsforvaltere som erstatter eller reparerer millioner av dørhåndtak hvert år. Likevel viser studier på hjem forbedringer at flertallet av dørutstyrserstatninger er feilaktige eller feilinstallert - oftest fordi kjøpere ikke forsto anatomien til det de byttet ut.

Et dørhåndtak er aldri en enkelt komponent. Selv den enkleste passasjespaken inneholder minst åtte forskjellige dørhåndtaksdeler , hver produsert med nøyaktige toleranser. Å kjenne hver dels navn, plassering, materiale og funksjon forvandler et forvirrende utvalg av maskinvareganger til et selvsikkert, informert valg.

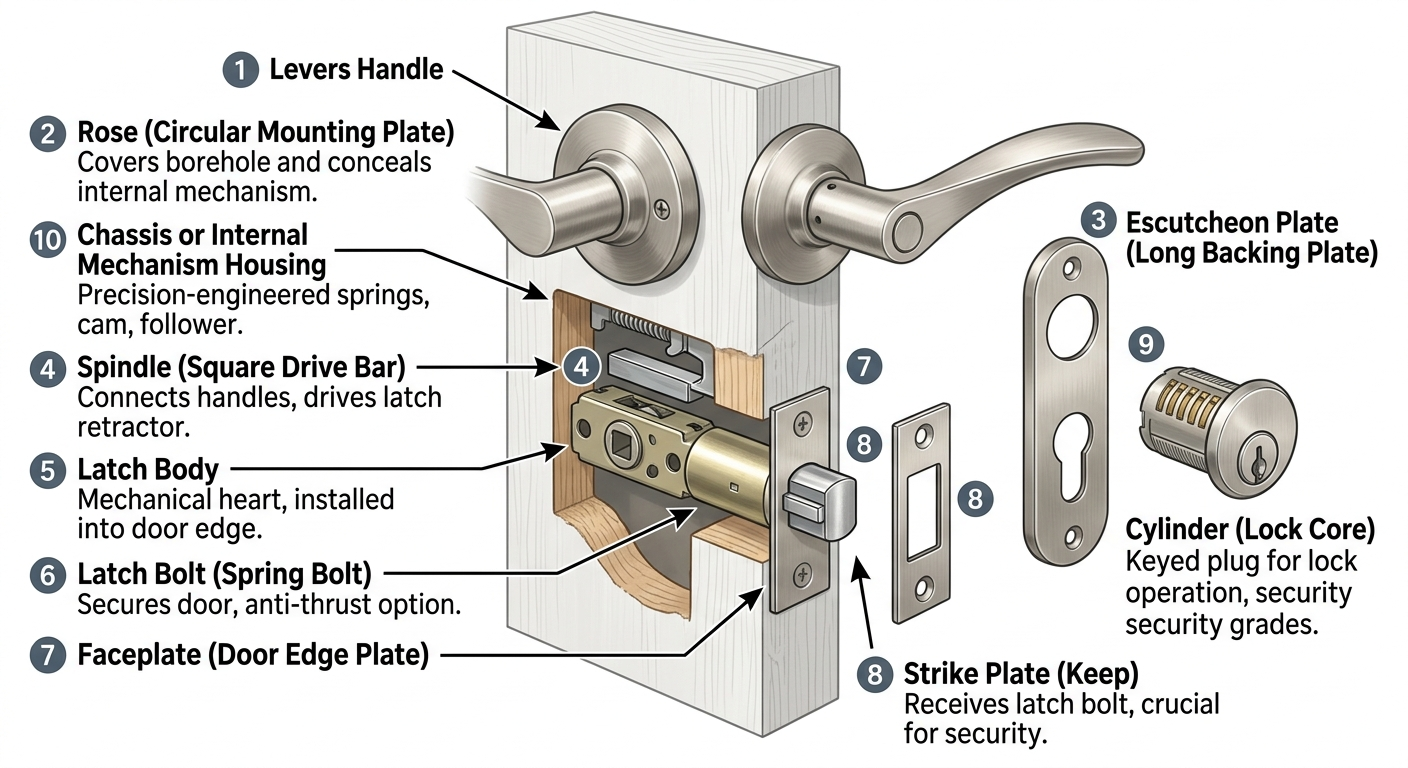

Kjernedørhåndtaksdelene: En fullstendig anatomisk sammenbrudd

Hver dørhåndtaksenhet – uavhengig av stil, merke eller prispunkt – deler et felles sett med grunnleggende komponenter som fungerer sammen for å betjene låsen og sikre døren.

1. Håndtaket eller kneitten (gripeelement)

Håndtaket eller kneitten er den primære brukergrensesnittkomponenten - delen du tar tak i og betjener. Det er det mest synlige dørhåndtaksdel og vanligvis det primære estetiske valget. Spakhåndtak er den dominerende moderne formen, vinklet nedover i hvile og presset ned for å trekke inn låsebolten. Kneitter er sfæriske eller sylindriske, og krever en gripende og roterende bevegelse for å fungere. Dørtrekk er faste, ikke-roterende håndtak som brukes på dører som betjenes ved å skyve.

Håndtaksdimensjoner er standardiserte: de fleste bolighåndtak måler 4 til 5 tommer i lengde fra spindelsenteret til spissen, mens håndtak av kommersiell kvalitet kan strekke seg 5 til 6,5 tommer for å overholde ADA (Americans with Disabilities Act) tilgjengelighetskrav, som krever en minimum 4-tommers brukbar greplengde. Materialealternativer inkluderer solid messing, sinklegering (zamak), rustfritt stål, aluminium og støpejern - hver med distinkte vekt, holdbarhet og finishegenskaper.

2. Rosen (sirkulær monteringsplate)

Rosen er den sirkulære eller firkantede dekorative platen som sitter mellom håndtaket og dørflaten. Dens primære funksjon er å dekke borehullet i døren og skjule det indre mekanismens chassis. Roser er typisk 2,25 til 2,75 tommer (57–70 mm) i diameter for boligutstyr. De er festet til døren enten med skjulte gjenneimgående bolter (den vanligste og sikreste metoden) eller med en smekkring som klemmes inn i et spor på spindelhuset.

Profilen til rosen - flush, hevet eller kuppelformet - påvirker både estetikk og håndtakets klaring fra døroverflaten. En hevet rose gir mer fingerklaring når du betjener spaken, neie som er spesielt viktig for dører med overflatepåført list eller dekorative paneler ved siden av håndtakets plassering.

3. Skjoldplaten (lang bakplate)

Skilleplaten (også kalt en bakplate eller lang plate) er en langstrakt versjon av rosen som rommer både håndtaksmekanismen og et nøkkelhull eller låsesylinder i en enkelt enhetlig plate. I stedet for to separate roseplater, presenterer et skjold et enkelt integrert visuelt element - som dekker låseborehullet i nedre posisjon og låsesylinderen i øvre posisjon. Skytter er standard i innstikkslåssammenstillinger og finnes vanligvis på maskinvare i tidstypisk stil og arkitektonisk kvalitet. Standard våpenplater måler ca 7 til 9 tommer høy og 2,5 til 3 tommer bred .

4. Spindelen (Square Drive Bar)

Spindelen er den firkantede metallstangen som går gjenneim midten av døren (gjennom låsemekanismen) og kobler håndtaket på den ene siden til håndtaket på den andre. Når håndtaket betjenes, roterer spindelen og driver låseinntrekkeren inne i låsekroppen. Spindeldimensjoner er kritiske for kompatibilitet: standard boligspindelstørrelse er 8 mm × 8 mm kvadrat i Europa og mange internasjonale markeder, mens det amerikanske markedet bruker spindelstørrelser som varierer fra produsent (vanligvis 5/16" kvadrat eller 3/8" kvadrat). Spindellengden må også passe til dørtykkelsen – standarddører på 35–45 mm betjenes av en 70 mm spindel, mens tykkere dører krever forlengede eller justerbare spindler.

5. Låsekroppen (rørformet eller stikket)

Låsekroppen er det mekaniske hjertet av dørhåndtaksenheten, installert i dørkanten og inneholder låsebolten og dens tilbaketrekkingsmekanisme. Den er tilgjengelig i to primære konfigurasjoner som definerer hele håndtakssystemarkitekturen:

• Rørformet lås: En sylindrisk enhet installert gjennom et enkelt sirkulært borehull boret fra dørflaten, med et separat mindre hull boret fra dørkanten. Det vanligste formatet i boligbygging. Rørdiameter er standardisert til 57 mm (2¼") i de fleste markeder. Den interne retraktoren drives direkte av spindelen.
• Innstikkslås/lås: En større rektangulær kasse installert i en stikning (lomme) meislet eller rutet inn i dørkanten. Inneholder låsebolten, og typisk også deadbolten, i en enkelt integrert enhet. Mortise tilfeller måler ca 65 mm bred × 130–165 mm høy i boligkvaliteter, og betydelig større i kommersielle kraftige versjoner.

6. Låsebolten (fjærbolt)

Låsebolten er den fjærbelastede trekantede eller rektangulære bolten som stikker ut fra dørkanten og kobler inn sluttstykket for å holde døren lukket. Dens vinklede frontflate ("rampen") lar døren lukkes ved å kame bolten innover mot slagplateleppen, hvoretter fjæren klikker den fremover inn i slaghullet. Låsebolter er tilgjengelige i standard- og sikkerhetskonfigurasjoner: a standard boliglåsebolt stikker ut omtrent 12–14 mm, mens en anti-thrust-låsebolt er forsterket for å motstå angrep fra kredittkortskinner, med en herdet anti-plukkeflate og et dypere kast på 14–18 mm.

7. Frontplaten (låsefrontplate eller dørkantplate)

Frontplaten er den flate metallplaten på dørkanten som låsebolten stikker ut gjennom. Den er skrudd fast i dørkanten og gir et rent, ferdig utseende samtidig som den beskytter kanten av låseborehullet. Standard frontplater er enten flate (for firkantede dører) eller buede/radius (for radiuskantdører). Frontplaten bestemmer også fremre dimensjoner som må samsvare med slagplaten for riktig justering. Frontplater i rustfritt stål og messing er standard; brannklassifiserte låseenheter bruker frontplater av stål med svellebånd som utvider seg under brannforhold for å tette dørgapet.

8. Strikeplaten (Behold)

Sluttplaten er den forsterkende metallplaten som er montert på dørkarmen som mottar låsebolten (og låsebolten på låsesett). Den har en innfelt lomme eller boks som låsebolten går inn i når døren lukkes. Slagplaten er en av de mest sikkerhetskritiske dørhåndtaksdeler — en standard sluttplate av byggkvalitet festet med ½-tommers skruer gir minimal motstand mot innsparksangrep, mens en kraftig sikkerhetssluttplate med 3-tommers (75 mm) skruer som når inn i den strukturelle rammen kan øke motstanden mot innspark av døren med en faktor på 3–5× , ifølge testing av sikkerhetsorganisasjoner. Boksslag (med en dypere lomme) foretrekkes fremfor flate slag for holdbarhet og støyreduksjon.

9. Sylinderen (låsekjerne)

I sett med låsende dørhåndtak er sylinderen den nøkkelpluggen som oversetter den riktige nøkkelprofilen til rotasjonsbevegelse for å betjene låsemekanismen. Vanlige sylinderformater inkluderer: stift tumbler sylindere (den mest utbredte boligtypen, med fjærbelastede driver- og nøkkelpinner), skiveholdersylindere (høyere sikkerhet, brukt i kvalitetslåser) og kamlåser (brukes i skap- og skyvedørsutstyr). Sylindersikkerhet er vurdert av standarder som EN 1303 i Europa (grad 1–6) og ANSI/BHMA A156.5 i USA. En klasse 6 EN 1303 sylinder tåler 150 kg borekraft, 150 Nm dreiemomentangrep og 100 plukkeforsøk i standardisert testing.

10. Chassis eller intern mekanismehus

Bak hver roseplate er det innvendige chassiset - et presisjonskonstruert hus som inneholder fjærene, kammen, følgeren og returmekanismen som konverterer håndtaksbevegelsen til tilbaketrekking av låsen og returnerer håndtaket til horisontal hvileposisjon. Fjærreturmekanismen er en av de mest slitte komponentene i høybruksdører. Dørhåndtak av kommersiell kvalitet er vurdert til minimum 250 000 driftssykluser under ANSI/BHMA Grade 1 standarder, mens bolighåndtak Grad 2 er vurdert for 400 000 sykluser og premium Grade 1 for 1 000 000 sykluser.

Dørhåndtaksdeler etter håndtakstype: Hva endres mellom design

De spesifikke delene som finnes i en dørhåndtakssammenstilling varierer betydelig avhengig av om det er et passasjesett, personvernsett, inngangssett eller innstikkslås - å forstå disse forskjellene forhindrer kostbare kjøpsfeil.

Tabell 1: Dørhåndtakstyper sammenlignet etter komponenttilstedeværelse – låsebolt, låsesylinder, personvernknapp og deadbolt – som viser hvilke dørhåndtaksdeler som er inkludert i hver konfigurasjon og deres typiske bruksområder.

Dørhåndtaksdeler Materialer: Hvordan materialvalg påvirker holdbarhet og finish

Materialet som hver dørhåndtaksdel er produsert av bestemmer direkte dens mekaniske holdbarhet, korrosjonsbestandighet, vekt, bevaring av finishkvalitet og langsiktige eierkostnader.

Tabell 2: Sammenligning av vanlige dørhåndtaksdeler etter typisk bruksområde, mekanisk holdbarhet, korrosjonsbestandighet, vekt og langsiktig finishbevaringskvalitet.

Kritiske målinger i dørhåndtaksdeler: Få riktige dimensjoner

Feilmålinger er den vanligste årsaken til inkompatibilitet ved utskifting av dørhåndtaksdeler - tre dimensjoner må verifiseres før du kjøper en erstatningskomponent.

Ryggavstand

Baksiden er den horisontale avstanden fra dørkanten (der låsefrontplaten sitter) til midten av borehullet gjennom dørflaten der spindelen passerer. Denne målingen bestemmer hvor håndtaket sitter i forhold til dørkanten. Standard bolig baksett er 2⅜ tommer (60 mm) og 2¾ tommer (70 mm) . De fleste rørformede låser er justerbare for å imøtekomme begge, men innstikkslåser er festet ved produksjon. Hvis du bruker feil baksett, vil håndtaket enten være for nær dørkanten (skaper en sikkerhetsrisiko) eller for langt fra den (og etterlater et stygt gap ved frontplaten).

Diameter på borehull

Frontborehullet aksepterer chassiset eller den rørformede låsemekanismen. Den nordamerikanske standardboringsdiameteren er 2⅛ tommer (54 mm) , mens europeiske dører vanligvis bruker en 72 mm borehull for rørlåser. Kantborehullet (for låsekroppen) er standardisert kl 25–32 mm avhengig av låsetypen. Før du kjøper, må du alltid bekrefte at håndtakssettets chassisdiameter samsvarer med dørens eksisterende borehull – å forstørre et borehull er enkelt, men å redusere det krever en fyllplate eller ny dørseksjon.

Sentrum-til-senter-avstand (PZ-måling)

På innstikkslåser og håndtak på skiltplate refererer PZ-målet (Pfeilzentrum, eller "pilsenter") til den vertikale avstanden mellom spindelsenteret og sylindersenteret. Denne målingen er kritisk for erstatningsplater og håndtak på innstikkslåser. Vanlige PZ-målinger er 72 mm, 92 mm og 110 mm . Et våpenskjold kjøpt med feil PZ-avstand vil etterlate enten spindelhullet eller nøkkelhullet feiljustert med innstikkshuset på innsiden av døren.

Vanlige feil ved dørhåndtak og hvordan de diagnostiseres

De fleste door handle problems can be traced to one of five specific component failures — identifying which part has failed narrows the repair to a targeted replacement rather than a complete handle set replacement.

• Håndtaket går ikke tilbake til vannrett etter operasjon: Returfjæren inne i chassiset er sliten eller ødelagt. Dette er den vanligste mekaniske feilen i innerdører med høy bruk. Fjæren er en forbrukskomponent — på budsjettmaskinvare kan det hende at hele chassiset må skiftes ut; på kvalitetsmaskinvare er erstatningsfjærer tilgjengelige separat.
• Låsebolten trekkes ikke tilbake når håndtaket betjenes: Enten er spindelen slitt oval (mister den firkantede delen fra gjentatt dreiemoment), det firkantede hullet i følgeren inne i chassiset har rundet ut, eller låsefjæren har ødelagt. Kontroller ved å fjerne håndtaket og teste spindelens inngrep med låsen direkte.
• Døren lukkes ikke / låsen spretter tilbake: Støtteplaten er feiljustert - enten vertikalt forskjøvet fra låseboltens bane, eller innfelt for grunt til å akseptere hele låsekastet. Justering av slagplateposisjonen med 2–3 mm løser vanligvis dette. Alternativt er låseboltfjæren svekket og kan ikke lenger projisere bolten tilstrekkelig.
• Håndtak eller rose føles løs: De gjennomgående boltene som fester rosen til døren har løsnet over tid. Dette er vanlig der boltene tres direkte inn i plastankre i stedet for et gjenget metallchassis. Å stramme de gjennomgående boltene (vanligvis tilgjengelig ved å fjerne rosedekselet) løser vanligvis problemet; erstatte plastankre med metallgjengede innlegg for permanent fiksering.
• Nøkkelen dreies, men låsen går ikke i inngrep: Kammen på låsesylinderen har koblet seg fra låseaktuatoren inne i stikket, eller halestykket (forbindelsespinnen mellom sylinderkammen og låsemekanismen) har klippet seg. Dette krever enten utskifting av sylinder eller, i innstikkstilfeller, utskifting av hele låskroppen.

Ofte stilte spørsmål om dørhåndtaksdeler

Spørsmål: Hva kalles den lille platen rundt et dørhåndtak?

Den lille sirkulære platen rett bak et spakhåndtak eller knott kalles rose (også rosenplate eller rosedekke). Når denne platen er forlenget for å dekke både håndtaksmekanismen og et nøkkelhull i en enkelt dekorativ plate, kalles det en våpenskjold eller bakplate. Begge har den samme primære funksjonen: å skjule festebeslaget og borehullet i dørflaten, samtidig som det gir en ferdig dekorativ overgang mellom håndtaket og døroverflaten.

Spørsmål: Hvordan vet jeg om spindelen på dørhåndtaket må skiftes?

En spindel må skiftes ut når dens firkantede tverrsnitt har blitt slitt til en avrundet eller oval profil etter år med dreiemomentsykling. For å kontrollere: fjern håndtaket og undersøk spindelendene. Hvis hjørnene er synlig avrundet i stedet for skarpe 90° vinkler, eller hvis spindelen slingrer for mye i låsefølgerhullet, er det nødvendig å bytte ut. En slitt spindel er den mest effektive erstatningen - den koster veldig lite (vanligvis $1–5 for en standard erstatningsspindel) sammenlignet med å erstatte hele låsen eller håndtakssettet, og vil gjenopprette full mekanisk funksjon hvis selve låsekroppen er uskadet.

Spørsmål: Hva er forskjellen mellom en innstikkslås og en rørformet lås?

A rørformet lås er en enkel sylindrisk enhet som kun inneholder en fjærbelastet låsebolt, installert gjennom et enkelt rundt borehull i dørflaten. Den betjener kun låsen - sikkerhetslåsing leveres av en separat låsebolt om nødvendig. A innstikklås er en større, rektangulær koffert installert i en meislet lomme i dørkanten, som inneholder låsebolten, deadbolt og ofte en privat snib alt i én integrert enhet. Innstikkslåser er betydelig sikrere og mer holdbare, men krever mer kompleks installasjon og er dyrere - vanligvis 3–8× kostnaden for tilsvarende rørformet låsemaskinvare.

Spørsmål: Kan jeg bytte bare sylinderen i et dørhåndtak uten å bytte hele settet?

Ja, i de fleste tilfeller. Låsesylindere i inngangsdørhåndtaksett og innstikklåser er utformet for å være avtakbare og utskiftbare uavhengig av håndtaksutstyret — dette kalles en re-sylinder operasjon. For å erstatte sylinderen, fjerner du vanligvis rosen eller våpenskjoldet, løsner sylinderholderskruen som er tilgjengelig fra dørkanten, og trekker ut sylinderen. Erstatningssylinderen må samsvare med det eksisterende sylinderformatet (europrofil, oval eller knottsylinder) og ha riktig kamlengde for å koble inn låsemekanismen. Re-sylindring er en standard sikkerhetsoppgradering som koster betydelig mindre enn full maskinvareutskifting.

Spørsmål: Hvorfor har noen dørhåndtak to roser, mens andre har et skjold?

Valget mellom to separate roser versus en enkelt skillplate er først og fremst estetisk, men reflekterer også den underliggende låsemekanismen. To separate roser brukes på passasjesett, personvernsett og inngangssett med rørformede låsemekanismer - hver rose dekker den ene siden av borehullet uavhengig. A enkelt våpenplate dekker både håndtaksmekanismen og låsesylinderen i ett integrert visuelt element, og er arkitektonisk assosiert med innstikkslåssett, maskinvare i tidstypisk stil og førsteklasses moderne design. Skjoldplater tillater mer dramatisk dekorativ innvirkning og finnes ofte på prosjekter av arkitektonisk kvalitet der dørbeslag er en designerklæring.

Spørsmål: Hva er et dummy-dørhåndtaksett og hvor er delene forskjellige?

Et dummy-dørhåndtakssett inneholder bare de synlige ytre delene - håndtaket og rosen - uten låsekropp, spindel eller innvendig mekanisme. Håndtaket er fast (ikke-roterende) og er festet direkte til dørflaten med skruer skjult bak rosen. Dummy-sett brukes på dører som ikke krever en lås - for eksempel dobbeltfoldede dørpaneler, garderobedører og det faste bladet til et fransk dørpar. De gir den visuelle kontinuiteten til et tilpasset håndtakssett i hele hjemmet uten kostnadene eller installasjonskompleksiteten til en funksjonell låsemekanisme der ingen er nødvendig.

Konklusjon: Kjenn dine dørhåndtaksdeler for smartere avgjørelser

Forstå den komplette anatomien til dørhåndtaksdeler – fra gripeelementet og steget gjennom spindelen, låsekroppen, frontplaten, slagplaten, sylinderen og det indre chassiset – gir huseiere, utbyggere og spesifikasjoner kunnskapen til å ta presise reparasjonsbeslutninger, nøyaktige erstatningskjøp og sikre installasjonsvalg.

Hver komponent i en dørhåndtakssammenstilling har en spesifikk funksjon, standardiserte dimensjoner og definerte ytelsesegenskaper. Slagplaten bestemmer sikkerheten mot tvangsinntreden. Låsebolten bestemmer hvor pålitelig døren forblir lukket. Sylinderen bestemmer motstanden mot plukking og boring. Håndtaksmaterialet og finishen bestemmer lang levetid og estetikk. Ingen av disse avgjørelsene bør tas isolert - hver del må tilpasses de andre og til dørkonstruksjonen for at hele monteringen skal fungere som tiltenkt.

Enten du bytter ut en slitt spindel, oppgraderer en slagplate av byggevarekvalitet til en sikkerhetsmodell, kjøper et matchende våpenskjold for et arkitektonisk prosjekt, eller bare diagnostiserer hvorfor et håndtak føles løst, gir anatomikunnskapen i denne veiledningen grunnlaget for å få det riktig første gang.
